サーバーやネットワーク機器を効率的に管理・設置するために欠かせない存在が「19インチラック」です。

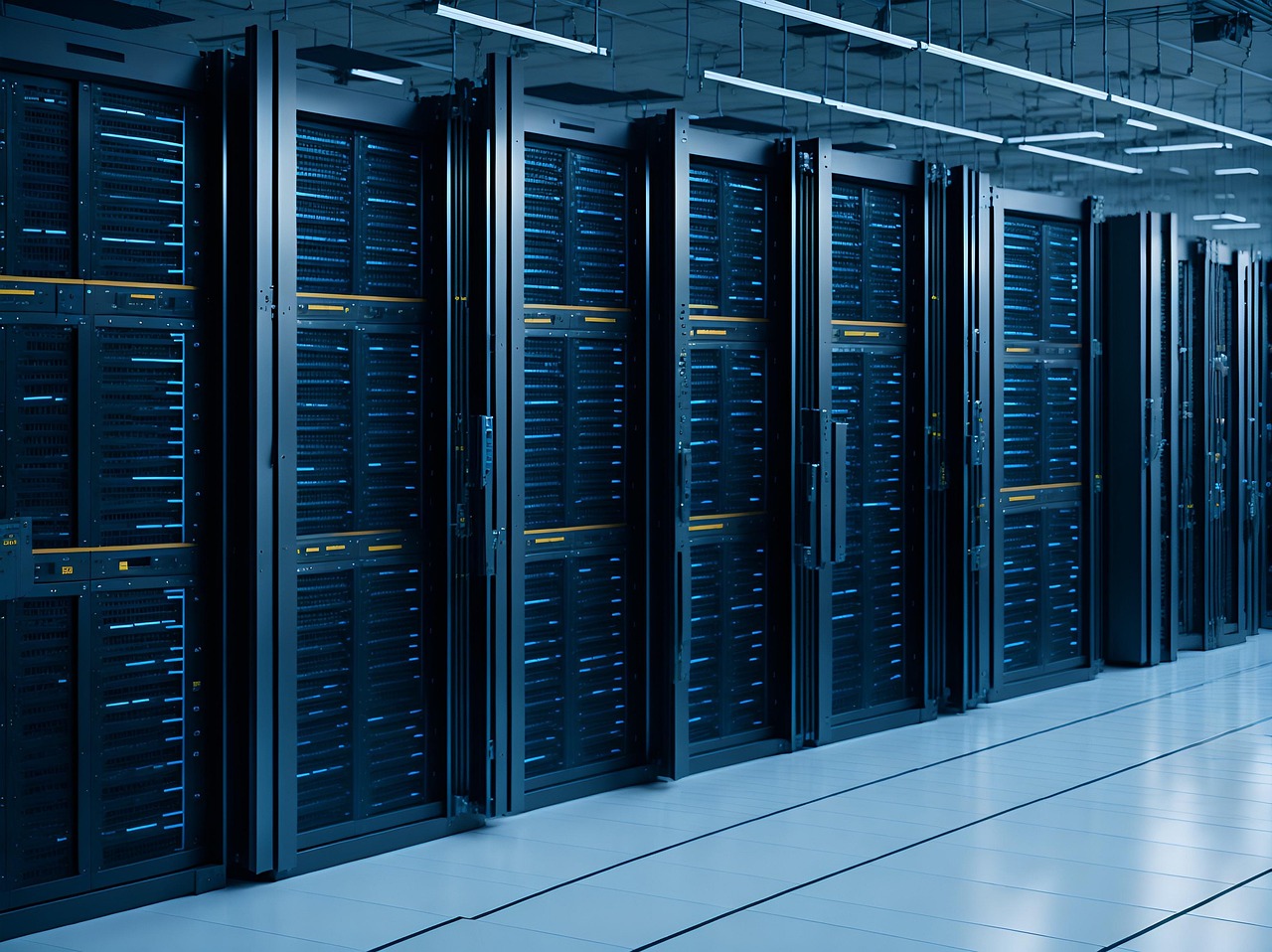

データセンターやオフィスのサーバールームで見かける大きな金属の筐体のほとんどがこれに該当します。

この記事では、19インチラックの基本から、構造、選定のポイント、代表的な製品例まで、これから導入を検討する人にも分かりやすく解説します。

19インチラックとは？

「19インチラック」という名称は、ラック前面のマウントレール幅に由来しています。

正確には482.6mm（=19インチ）であり、このサイズに準拠した機器が世界中で広く流通しています。

この規格は米国のEIA（Electronic Industries Alliance）が定めたもので、「EIA-310規格」として知られています。

IT機器を規格に沿ってマウントできるため、異なるメーカーの機器であっても、ラック内に統一的に格納・配線できるメリットがあります。

19インチラックは、高さや奥行き、開放性の有無によってさまざまなバリエーションがあります。特に意識しておきたいのが、以下の3点です。

1. 高さ（U単位）
ラックの高さは「U（ユニット）」で表され、1Uは44.45mmです。たとえば42Uラックであれば、高さは約1867mm。一般的なラックサーバーが1Uまたは2Uであることを考えると、収納容量の目安になります。

2. 奥行き
奥行きは設置機器や設置スペースによって異なり、600mm・800mm・1000mmなどのバリエーションがあります。大型サーバーやUPSを設置する場合は、奥行きにも余裕を持たせる必要があります。

3. 構造タイプ
主に以下の2種類があります。

19インチラックは、単にサーバーを格納するだけでなく、さまざまなITインフラ機器を整理して収容するために活用されます。

よく搭載される機器の例

また、設置場所としては、以下のような環境が想定されます。

19インチラックを選ぶ際には、以下の観点を押さえておくと失敗を防げます。

収納予定機器のサイズと重量を確認
ラックに搭載する予定の機器が「何Uサイズ」かを把握し、余裕をもって高さを選びましょう。また、UPSなど重量機器を搭載する場合は耐荷重も重要です。
冷却とエアフローの設計
ラックマウント機器は前面吸気・背面排気が基本です。冷却効率を上げるには、ファン付き天板や空気遮断パネルの導入、サーバーの搭載順も意識すべきです。
電源・配線まわりの確保
PDU（電源分配ユニット）の搭載場所や、ケーブルマネジメントアームの設置スペースも検討しましょう。
物理的制約と設置環境
ラックの幅・奥行・高さだけでなく、搬入経路や床の耐荷重、メンテナンス時の前後スペースも見逃せません。

日本国内外には、多くのラックメーカーがありますが、以下はその代表例です。

Q. 42Uラックには何台のサーバーが入るのか？

1Uサイズのサーバーであれば最大42台搭載可能ですが、PDUや配線スペース、冷却を考慮すると、実際には6〜8U分は余裕を取るのが一般的です。

Q. 棚板やレールが必要なのはどんなとき？

1U/2Uの機器はネジ固定で十分ですが、重量のある機器や頻繁に抜き差しする場合には、スライドレールや固定棚の導入がおすすめです。

19インチラックは、ITインフラ設計において単なる「収納ボックス」ではありません。

機器の保守性・拡張性・冷却効率を左右する、極めて重要な要素です。ラックの仕様と設置環境、そして実際の運用を見越した計画を立てることで、より安定したシステム運用が実現できます。

これからラック導入を検討されている方は、ぜひ今回のポイントを参考にしてみてください。
