今回はvSAN Quick Sizerの使い方と、チェックするべき3つの項目というテーマで解説していきます。
始めに、以下VMware vSAN Sizerの登録が必要になります。
ログインすると以下画面になります。

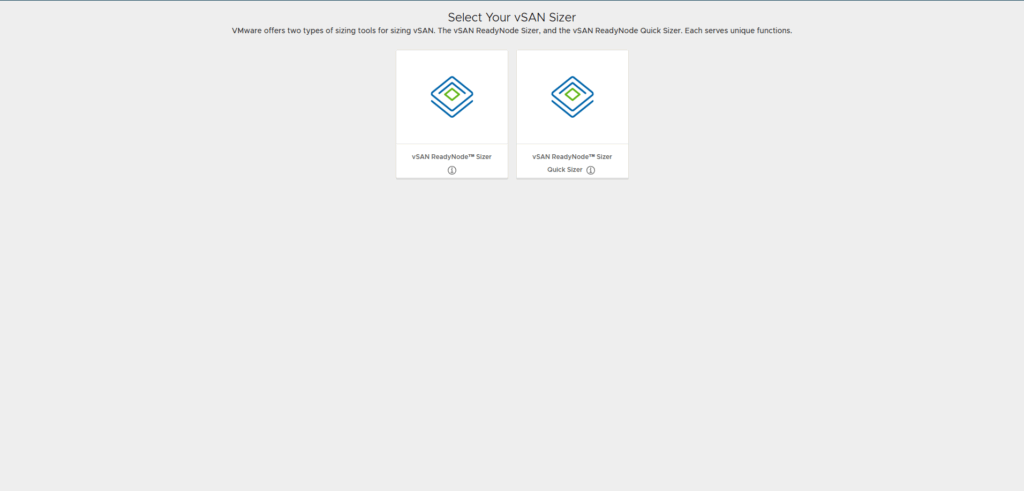

右側のvSAN ReadyNode Sizer Quick Sizerをクリックします。
Sizerの設定画面が出てきますので、設定方法について解説していきます。
vSAN Architectureには、vSAN ESAとvSAN OSAに分かれています。
vSAN Architecture（vSAN ESA / vSAN OSA）とは
vSAN OSA（Original Storage Architecture）
従来のアーキテクチャで、ハイブリッド構成（HDD + SSD）とオールフラッシュ構成（SSDのみ）の両方をサポートしていました。
- キャッシュ層と容量層に分かれており、キャッシュデバイスは読み書きキャッシュとして機能。
- 容量層は主にHDDまたはSSDで構成される。
- ディスクグループ構成が必要（1つのキャッシュデバイス＋最大7つの容量デバイス）
- レイテンシがSSDの性能に依存しやすい。
- データパスは複雑で、仮想マシンから物理デバイスまでに複数のレイヤーを経由。
vSAN ESA（Express Storage Architecture）
vSAN 8で導入された新アーキテクチャで高性能なオールフラッシュ（特にNVMe）環境向けに最適化されています。
- ディスクグループの概念を廃止。すべてのデバイスがフラットなストレージプールに統合。
- 書き込み・読み取りパスがシンプルかつ高速化。
- 新しいログ構造のファイルシステム（LFS：Log-Structured File System）を使用。
- 圧縮は常時オン（可逆圧縮）で、パフォーマンスへの影響が少ない。
- オブジェクトあたりのデータ配置がより柔軟（例えば、1つのデバイス障害でも影響を最小限に抑える構成など）。
- 必須条件：vSAN ESA対応のハードウェア（vSAN ESA ReadyNodes）
比較表（概要）
| 比較項目 | vSAN OSA | vSAN ESA |
|---|---|---|
| 導入バージョン | vSAN 5.5〜 | vSAN 8〜 |
| 対応構成 | ハイブリッド／オールフラッシュ | オールフラッシュ（NVMe推奨） |
| ディスク構成 | ディスクグループあり | ディスクグループなし（フラット） |
| 書き込みパス | 複雑（多段階） | 単純化され高速 |
| 圧縮 | オプション | デフォルトで有効 |
| パフォーマンス最適化 | 限定的 | 高速でモダンな設計 |
| 対応ハードウェア | 幅広い（ただし性能は構成次第） | ESA ReadyNode必須 |
それでは、それぞれのArchitectureの設定方法について解説します。

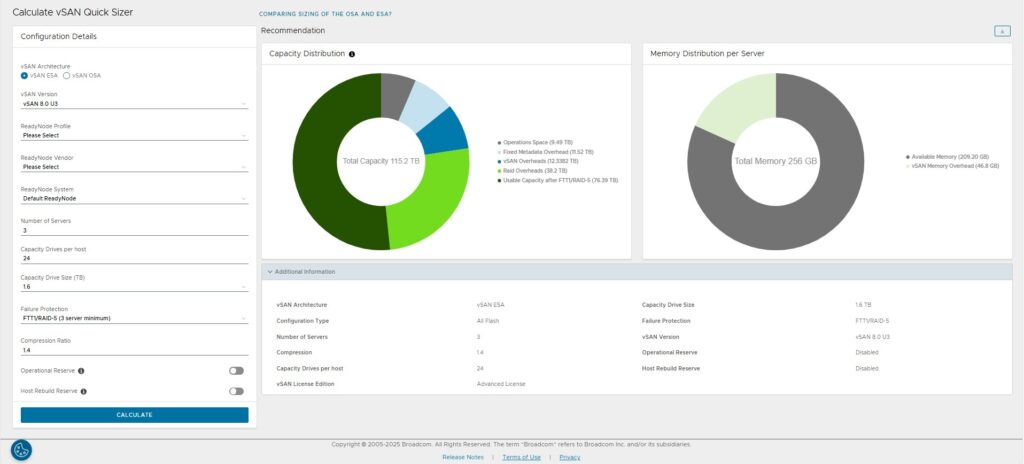

vSAN ESAのサイジング設定
各項目の詳細は以下の通りです。
| 設定項目 | 意味・用途 | ポイント・補足説明 |
|---|---|---|
| vSAN Version | 使用するvSANのバージョン（例：vSAN 7、vSAN 8 ESA） | vSAN 8以降はESA（Express Storage Architecture）が選択可能 |
| ReadyNode Profile | 必要な性能レベル（Profile-1～6やESA-AF-0など） | 数字が大きいほど高性能・高コスト。ESAでは専用プロファイルを使用 |
| ReadyNode Vendor | サーバーベンダ（HPE、Dell、Lenovoなど） | 導入予定ベンダに合わせて選択 |
| ReadyNode System | 選択ベンダの具体的なサーバモデル | ESAの場合はESA ReadyNodeである必要 |
| Number of Servers | クラスタのホスト台数（最低3台〜） | FTT=1で3台、FTT=2では最低5台が必要 |
| Capacity Drives per host | 各ホストに搭載する容量ドライブの本数 | ESAはフラット構成 |
| Capacity Drive Size (TB) | 容量ドライブ1本あたりの容量（例：3.84TB） | 利用率が高いと性能劣化 空き容量に余裕を持たせた構成が推奨 |
| Failure Protection | データ保護レベル（FTT=1 RAID-1、RAID-5など） | RAID-1は高速、RAID-5/6は容量効率良好 冗長性と台数要件に影響 |
| Compression Ratio | 圧縮率（1.0=圧縮なし、1.25=25%削減など） | ESAでは常時有効。仮想デスクトップなどは1.5以上も可 |
| Operational Reserve | 運用予備容量（例：10〜30%） | メンテナンス・Snapshot保持等に必要なバッファ容量 |
| Host Rebuild Reserve | ホスト障害時の再構築用予備容量（例：20〜30%） | 1台分の再構築が可能な空き容量を確保 |

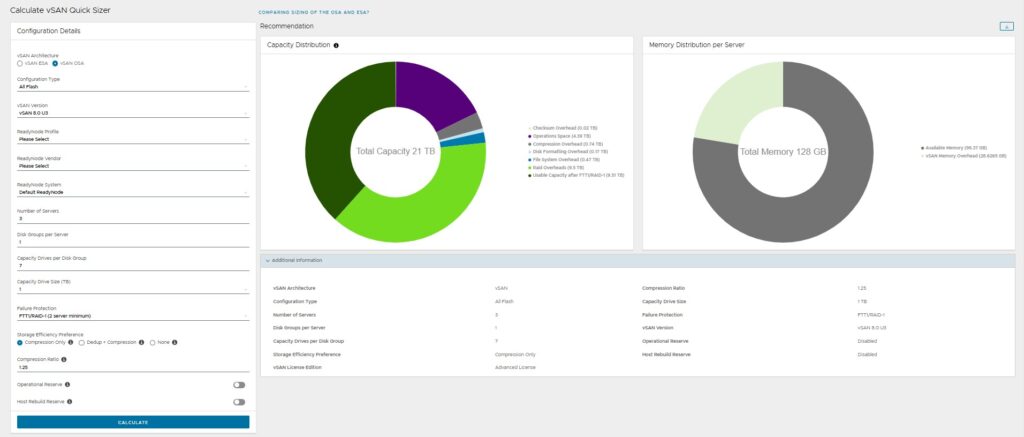

vSAN OSAのサイジング設定
各項目の詳細は以下の通りです。
| 設定項目 | 意味・用途 | ポイント・補足説明 |
|---|---|---|
| Configuration Type | vSANの構成タイプ | All Flash（SSDのみ）または Hybrid（SSD + HDD） |
| vSAN Version | 使用するvSANのバージョン | 例：vSAN 8.0 U3 |
| ReadyNode Profile | ノードの性能プロファイル | Profile-1〜6（数字が大きいほど高性能） |
| ReadyNode Vendor | サーバーベンダ | HPE、Dell、Lenovoなど、導入予定のメーカーを選択 |
| ReadyNode System | サーバーモデル | 例：DL360 Gen10など。Default ReadyNodeも選択可能 |
| Number of Servers | クラスタ内のホスト台数 | 最小3台（FTT=1構成）、可用性重視なら5台以上推奨 |
| Disk Groups per Server | 1ホストあたりのディスクグループ数 | 通常1〜2。1グループ = 1キャッシュ + 複数容量ドライブ |
| Capacity Drives per Disk Group | 各ディスクグループの容量ドライブ数 | 最大7本まで。本数が多いほど容量・性能が向上 |
| Capacity Drive Size (TB) | 容量ドライブ1本あたりのサイズ | 例：1TB、3.84TBなど。使用率80%以下が望ましい |
| Failure Protection | 障害耐性の構成方式 | FTT=1（RAID-1/RAID-5） FTT=2（RAID-6） |
| Storage Efficiency Preference | ストレージ効率化の方法 | None / Compression Only / Dedup + Compression |
| Compression Ratio | 想定される圧縮率 | 例：1.25（25%圧縮） ワークロードにより効果は異なる |
| Operational Reserve | 運用予備容量 | 10〜30%。メンテナンスやSnapshot保持に使用 |
| Host Rebuild Reserve | ホスト障害時の再構築用容量 | 20〜30%。1台障害時に備えた空き領域を確保 |
vSAN Quick Sizerの結果の見方
最後に、vSAN Quick Sizerで算出した右側の結果の見方を解説していきます。

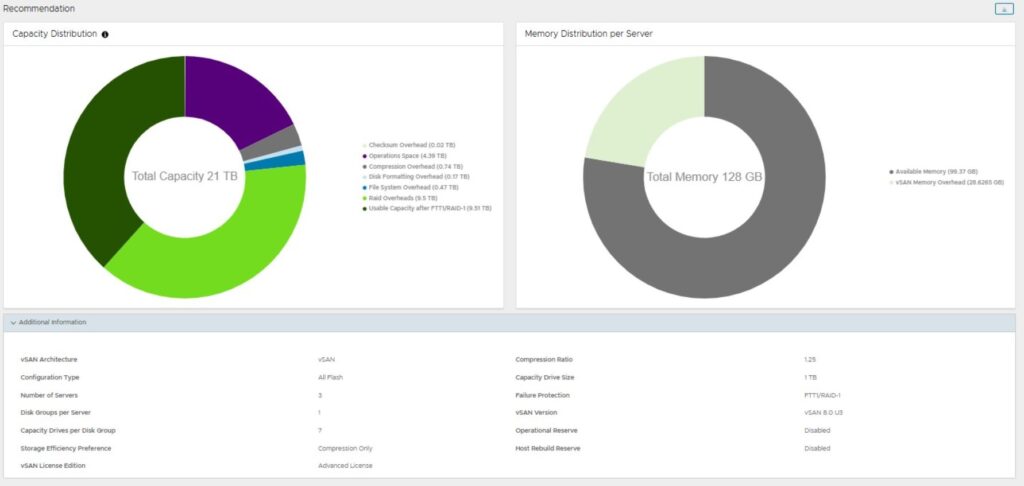

まずCapacity DistributionとMemory Distribution per Serverは、以下の通りです。
| Capacity Distribution | Memory Distribution per Server |
|---|---|
| RAID構成・圧縮・予備容量を考慮した、クラスタ全体の実効容量の割り当て | vSAN運用に必要なメモリ容量（サーバごと）の分布。機能や構成によって異なる |
左上の円グラフの詳細は以下になります。
| 項目名 | 意味・用途 | 詳細説明・背景 |
|---|---|---|
| Checksum Overhead | データ保護のためのチェックサム領域 | vSANはすべてのデータブロックに対して整合性チェック（チェックサム）を行います。このチェック情報を格納するための領域。→ データ破損やビットロット検出のために重要。通常は数％程度。 |
| Operations Space | 運用系の一時領域 | メンテナンス、オブジェクトの再構成（リビルド）、Snapshot操作などに使われる一時的な作業スペース。→ 通常10〜30%程度が必要。これが足りないと管理操作に支障をきたす。 |
| Compression Overhead | 圧縮に伴うメタデータ領域 | データ圧縮（Compression / Dedup + Compression）を使う場合、その処理に必要な管理情報（メタデータ）のための追加領域。→ 圧縮の効果に応じて、若干のオーバーヘッドが発生します。 |
| Disk Formatting Overhead | ディスクのフォーマットで消費される領域 | vSANが物理ディスクをvSAN専用フォーマットに初期化するときに使う領域。→ 通常はデバイス1つにつき数％消費される。一般的に避けられない。 |
| File System Overhead | vSANファイルシステム用のメタデータ領域 | オブジェクトストレージとして機能するvSANファイルシステム（VSAN-FS）がデータ構造・メタデータを保持するための領域。→ 高可用性、ポリシー管理、パフォーマンス管理のために使われる。 |
| RAID Overhead | 冗長性（RAID-1/RAID-5/RAID-6）による容量消費 | 冗長構成により、データの複製またはパリティ情報を保持するために必要な追加容量。例：RAID-1ならデータ量の2倍、RAID-5/6なら1.33〜1.5倍など。 |
| Usable Capacity after FTT/RAID | 冗長性・オーバーヘッド差し引き後の利用可能容量 | 上記すべてのオーバーヘッドを差し引いた、実際に仮想マシンのデータを保存できる容量。 この容量を元にVMサイズや台数を見積もる。最も重要な指標。 |
右上の円グラフの詳細は以下になります。
| 項目名 | 意味・用途 | 詳細説明・背景 |
|---|---|---|
| Available Memory | 仮想マシン（VM）やESXi自体が使用できる残りのメモリ | サーバに搭載されたメモリから、vSANで使用されるメモリ（vSAN Memory Overhead）などを引いた後の自由に使えるメモリ容量。→ 通常は仮想マシンの起動・動作用に割り当てられる領域。 |
| vSAN Memory Overhead | vSANのデータ構造や処理に必要なメモリ | vSANが内部的に必要とするメモリ。主に以下に使用されます：① ディスクグループ／キャパシティデバイスの管理② メタデータの保持③ キャッシュ・IO処理のバッファ→ ディスクグループ数、容量ドライブ数、FTTポリシー、圧縮・重複排除の有無などで必要量が増加する。 |
Additional Informationについては、左側のメニューで設定した内容が表示されています。
サイジングの内容が良ければ、右上のボタンからダウンロードすることができるようになります。
